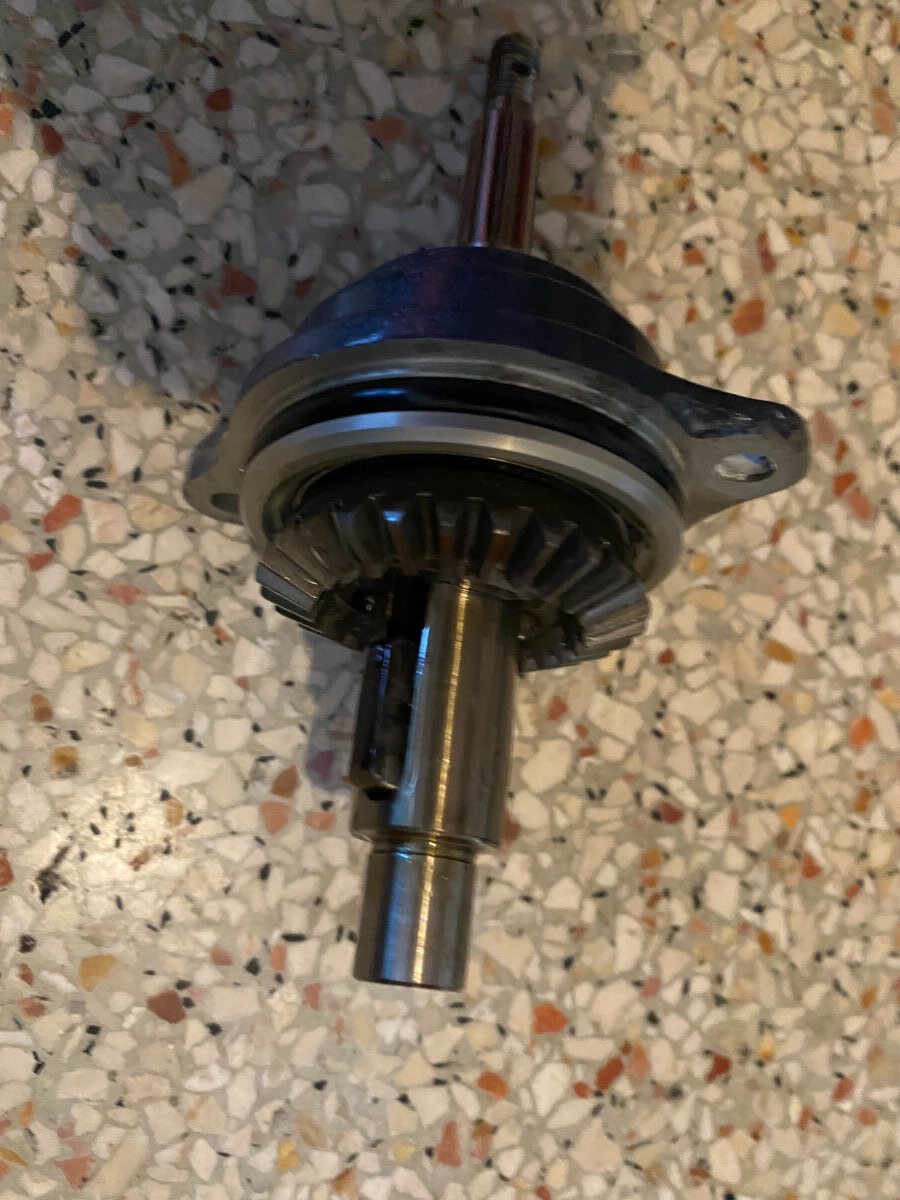

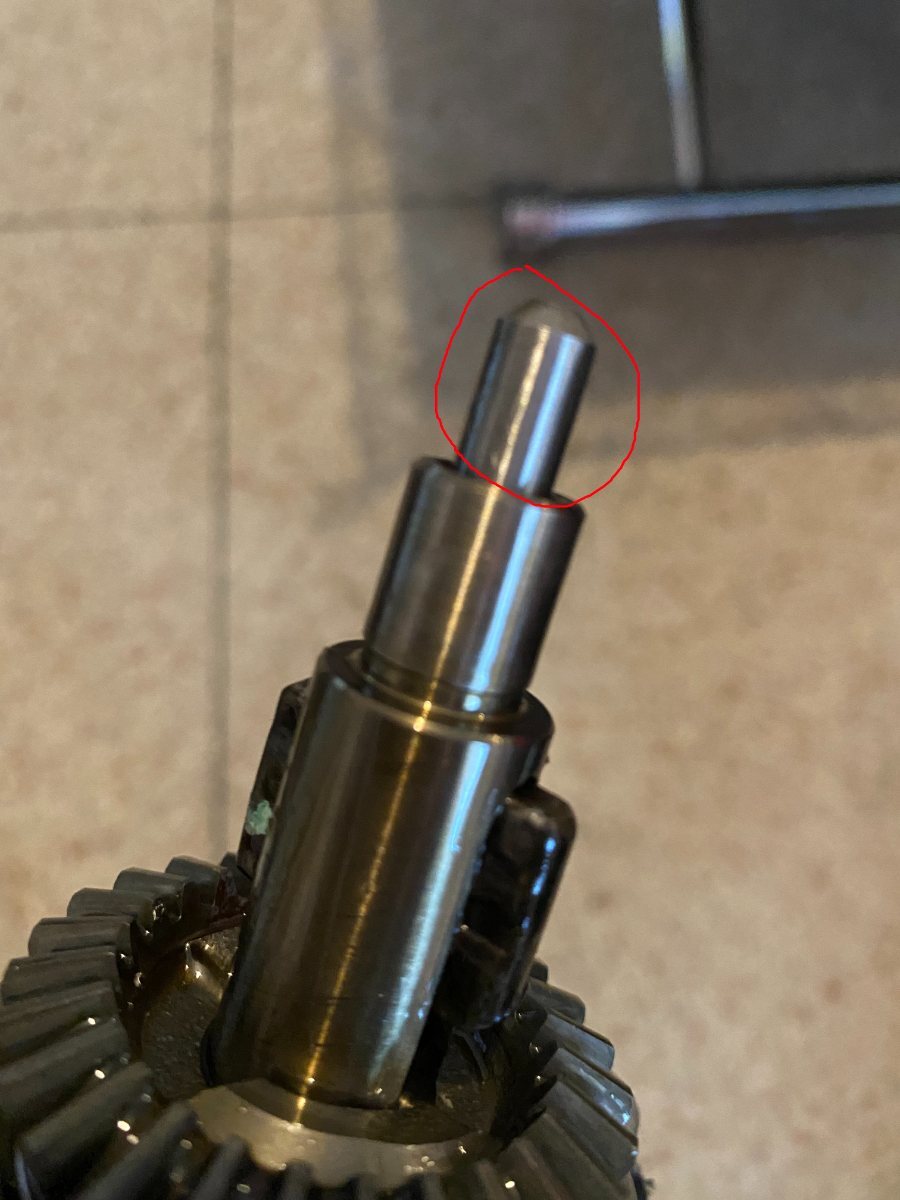

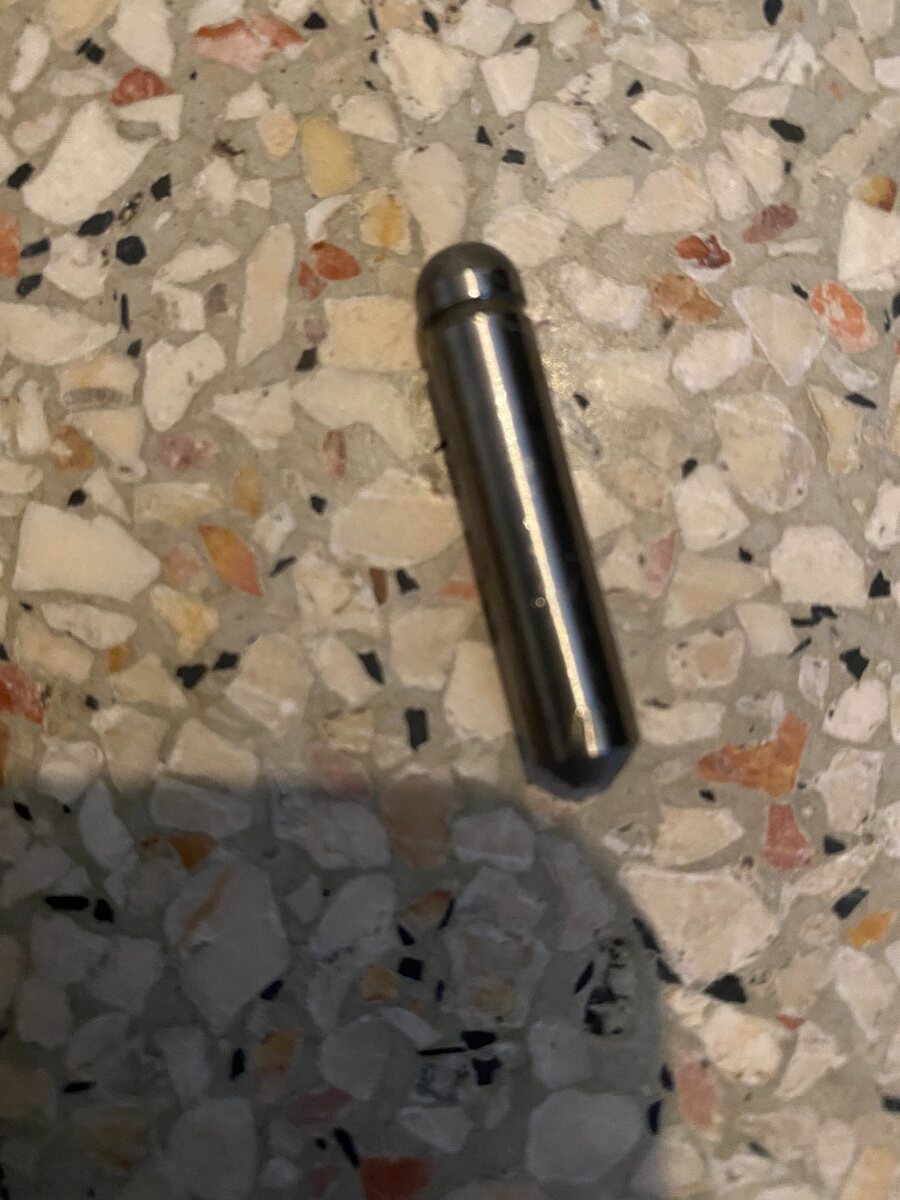

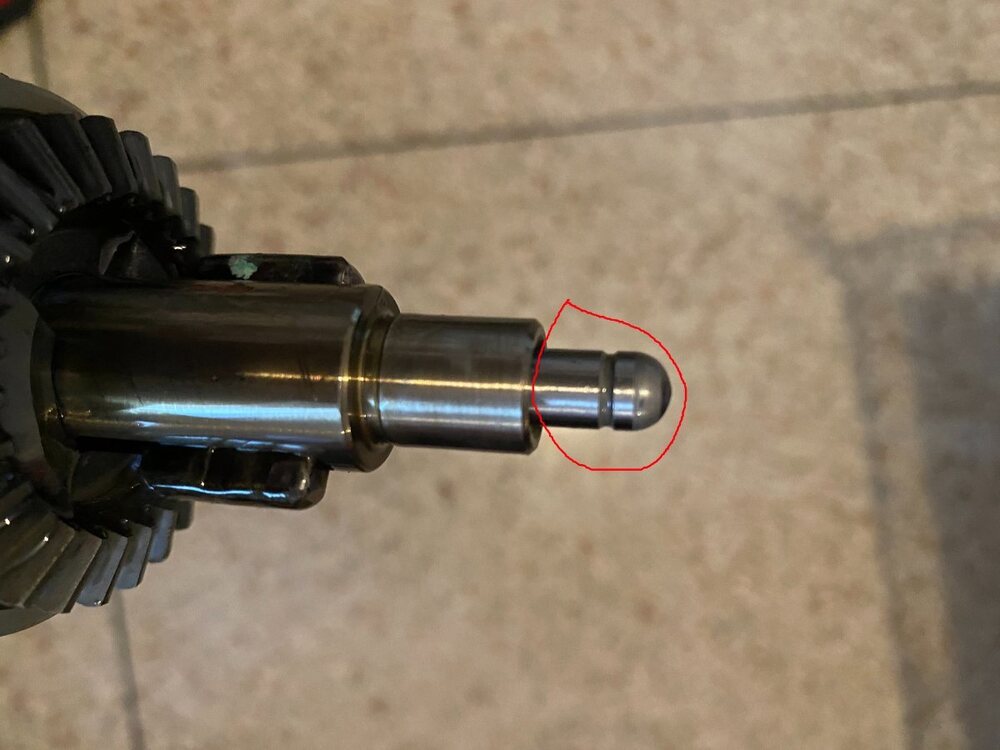

Quicksilvain Posté(e) le 16 juillet 2021 Posté(e) le 16 juillet 2021 Salut a tous J'ai démonté les hélices pour faire un nettoyage et j'ai aussi déposé ça (voir photo, désolé je sais pas comment ça s'appel), c'est pour faire la vidange je crois, et il y a une petite tige métallique qui est tombé mais je sais pas de quel coté est la rainure.. en haut ou en bas (voir photo) Savez vous de quel coté mettre cette tige métallique ? Merci Citer
ty mous Posté(e) le 16 juillet 2021 Posté(e) le 16 juillet 2021 C'est sur quoi a tu démonter cette couronne ?? Citer

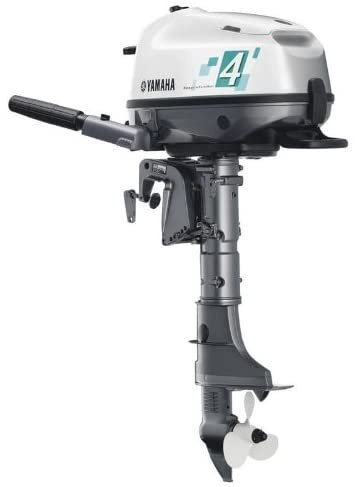

Quicksilvain Posté(e) le 16 juillet 2021 Auteur Posté(e) le 16 juillet 2021 Salut, c'est sur un moteur Yamaha hors bord F4 bmhs Citer

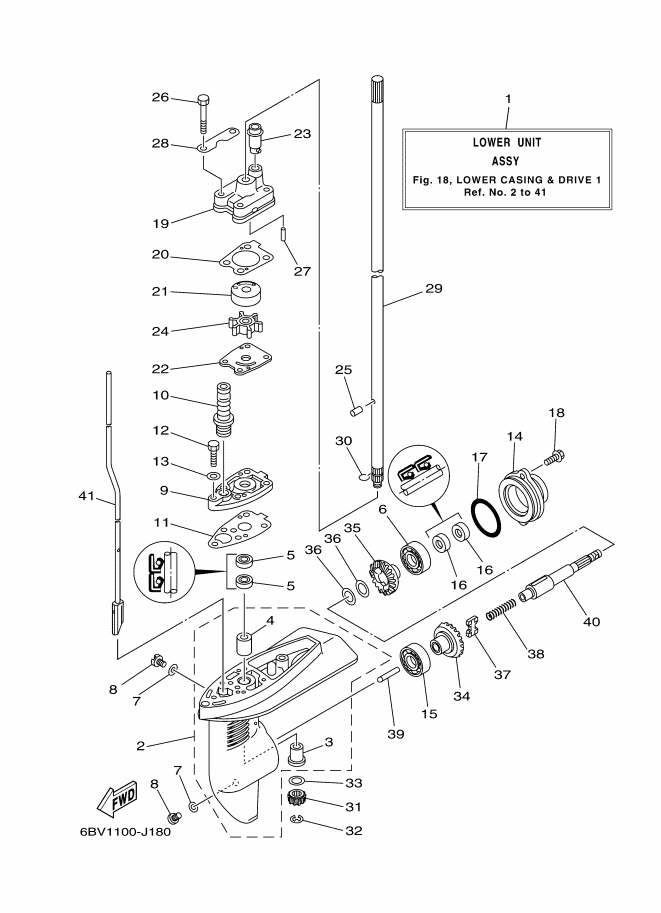

Quicksilvain Posté(e) le 16 juillet 2021 Auteur Posté(e) le 16 juillet 2021 J'ai trouve a l'aide du numéro de série et du code model la vue éclatée mais ont voit pas la rainure de la pièce 39 (poussoir d'embrayage). https://www.yamaha-motor.eu/fr/fr/service-maintenance/parts-catalogue/#/ Citer
thearthur Posté(e) le 16 juillet 2021 Posté(e) le 16 juillet 2021 Si on voit bien la rainure sur le schéma, elle est vers l'avant: c'est le trait sur le dessin de la pièce, on peut croire que c'est une représentation de la forme cylindrique (je ne sais pas si je suis clair ?) Citer
Quicksilvain Posté(e) le 16 juillet 2021 Auteur Posté(e) le 16 juillet 2021 il y a 16 minutes, thearthur a dit : Si on voit bien la rainure sur le schéma, elle est vers l'avant: c'est le trait sur le dessin de la pièce, on peut croire que c'est une représentation de la forme cylindrique (je ne sais pas si je suis clair ?) Merci, oui c'est très clair.. mais justement comment être certain qu'il s'agit de la rainure et non de la forme cylindrique? Citer
thearthur Posté(e) le 17 juillet 2021 Posté(e) le 17 juillet 2021 Il y a 1 heure, Quicksilvain a dit : Merci, oui c'est très clair.. mais justement comment être certain qu'il s'agit de la rainure et non de la forme cylindrique? Parce que le trait est trop loin de l'extrémité, la perspective ne serait pas respectée si c'est la représentation de sa section elle ne serait pas cylindrique. Citer
dom85 Posté(e) le 17 juillet 2021 Posté(e) le 17 juillet 2021 Il n'y avait pas un joint torique sur la rainure ou tombé à coté? Sinon, je ne vois pas l'utilité de cette rainure si ce n'est pour l'étancheité Citer
Quicksilvain Posté(e) le 17 juillet 2021 Auteur Posté(e) le 17 juillet 2021 Il y a 8 heures, thearthur a dit : Parce que le trait est trop loin de l'extrémité, la perspective ne serait pas respectée si c'est la représentation de sa section elle ne serait pas cylindrique. Ok merci Citer
Quicksilvain Posté(e) le 17 juillet 2021 Auteur Posté(e) le 17 juillet 2021 Il y a 3 heures, dom85 a dit : Il n'y avait pas un joint torique sur la rainure ou tombé à coté? Sinon, je ne vois pas l'utilité de cette rainure si ce n'est pour l'étancheité Non j'ai vu aucun joint torique et même sur la vue éclatée il y a n'a pas... Citer
VCTERIC Posté(e) le 17 juillet 2021 Posté(e) le 17 juillet 2021 La rainure peut aussi avoir pour effet de laisser passer l huile et lubrifier mieux partout .....🤔 Citer
Quicksilvain Posté(e) le 17 juillet 2021 Auteur Posté(e) le 17 juillet 2021 Il y a 13 heures, VCTERIC a dit : La rainure peut aussi avoir pour effet de laisser passer l huile et lubrifier mieux partout .....🤔 Ou s'emboiter avec une autre pièce.. Citer
dom85 Posté(e) le 18 juillet 2021 Posté(e) le 18 juillet 2021 Il y a 6 heures, Quicksilvain a dit : Ou s'emboiter avec une autre pièce.. Après recherche (30 secondes dans mes archives), oui ils font des gorges rondes pour lubrifier un arbre, elles sont carrées lors d'un support d'une autre pièce Citer
Quicksilvain Posté(e) le 18 juillet 2021 Auteur Posté(e) le 18 juillet 2021 Il y a 3 heures, dom85 a dit : Après recherche (30 secondes dans mes archives), oui ils font des gorges rondes pour lubrifier un arbre, elles sont carrées lors d'un support d'une autre pièce Merci c'est sympas, d'après vos archives, est-ce que la rainure est du coté haut ou bas ? Citer
dom85 Posté(e) le 18 juillet 2021 Posté(e) le 18 juillet 2021 D'après ton éclaté, elle est du coté de la pièce 41 qui sert à passer la vitesse, la tige avec le doigt Citer
Quicksilvain Posté(e) le 18 juillet 2021 Auteur Posté(e) le 18 juillet 2021 Il y a 7 heures, dom85 a dit : D'après ton éclaté, elle est du coté de la pièce 41 qui sert à passer la vitesse, la tige avec le doigt Merci Citer
