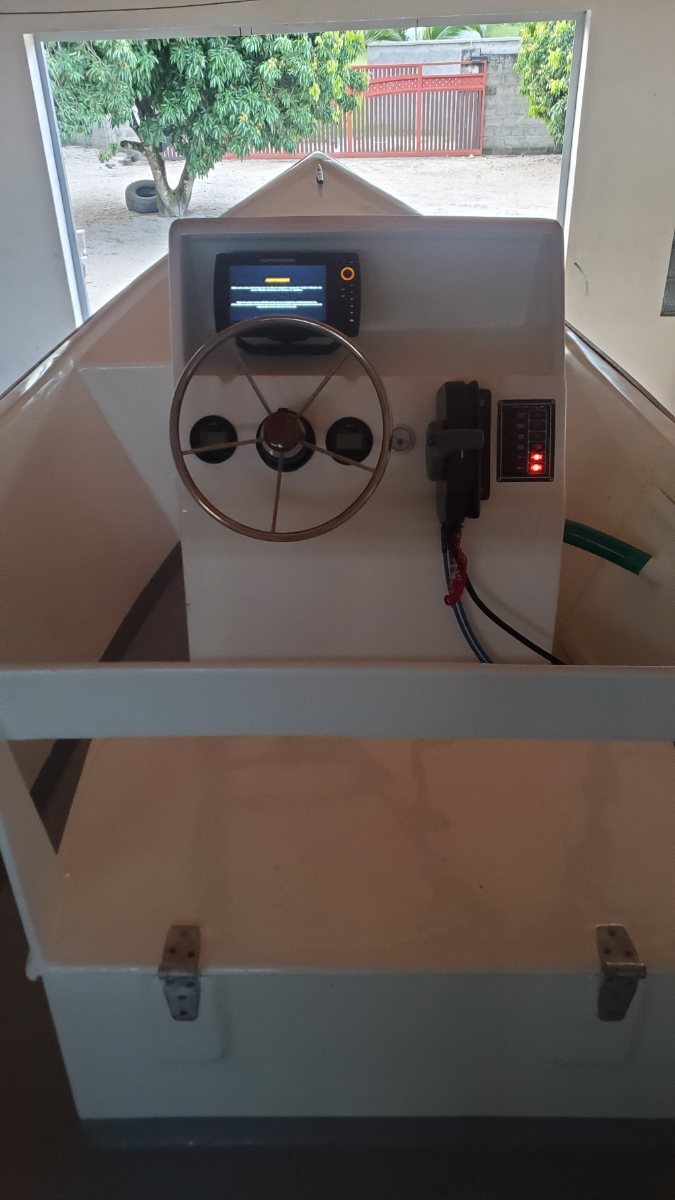

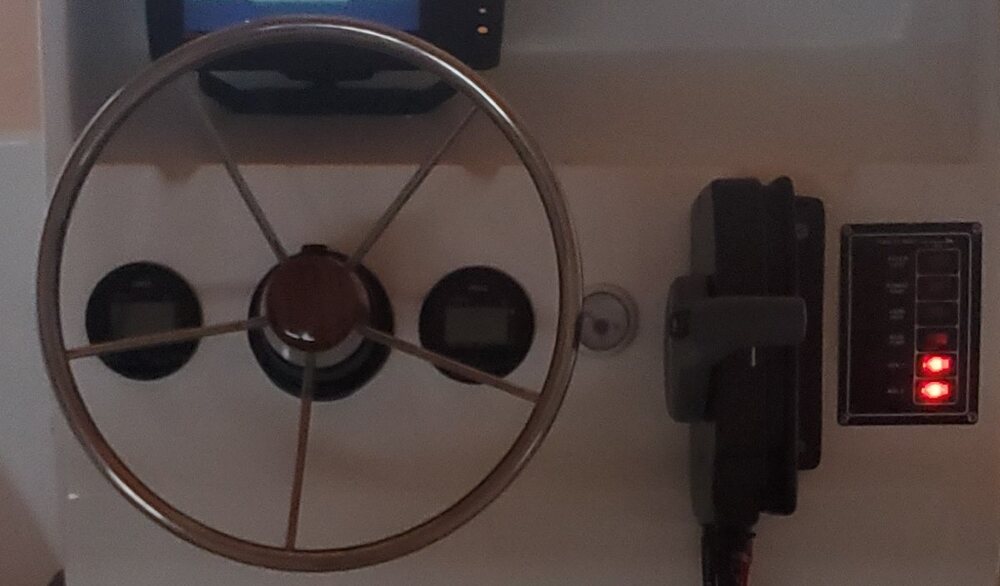

dom85 Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 Sur mon bateau, le constructeur a monté un tableau de contact mais qui devait être prévu pour l'intérieur, donc pas étanche et il a totalement rouillé, et par en quenouille Ce tableau avec les boutons/ lumières rouges, lorsqu'il était neuf Donc voila, n'y connaissant pas grand chose en électricité, qu'avez vous monté comme système qui tient réellement le coup en exterieur et facile de montage, pour remplacer cette merde C'est pour les deux sondeurs qui vont rester en permanance et deux autres montages électriques possibles Merci à vous . N78 ou VCTeric peut être? Citer
Pacman65 Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 la question est est ce qu'un truc chinois peu le faire ? il y a des truc comme ça https://fr.aliexpress.com/item/1005002965619090.html?spm=a2g0o.detail.1000013.5.20cc22a0x3Y55k&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1007.13339.169870.0&pvid=982f5a35-56b7-45e5-8b66-addf4b09dec4&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:982f5a35-56b7-45e5-8b66-addf4b09dec4,tpp_buckets:668%232846%238109%231935&pdp_ext_f=%7B%22sku_id%22%3A%2212000022994603951%22%2C%22sceneId%22%3A%223339%22%7D&pdp_pi=-1%3B28.08%3B-1%3B-1%40salePrice%3BEUR%3Brecommend-recommend tu choisi ta config parmit pas mal d 'autre... derrière le panneau une fois les câblés tu silicone ou tu graisse les cosses une fois connectées... Citer
dom85 Posté(e) le 2 mars 2022 Auteur Posté(e) le 2 mars 2022 C'est du IP65, étanche seulement à la poussière et aux éclaboussures. Il me faudrait du IP66 ou IP67 afin que ça résiste vraiment à la mer, je sors par et surtout rentre par tous les temps, parfois des déferlantes dans le bateau ou de grosses gerbes plein la tête Citer
Pacman65 Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 en ip 67 https://fr.aliexpress.com/item/32910270738.html?spm=a2g0o.productlist.0.0.207b56cfntDBqO&algo_pvid=5051fe60-5f1e-4f66-9d7e-88c2c70caf2e&algo_exp_id=5051fe60-5f1e-4f66-9d7e-88c2c70caf2e-0&pdp_ext_f={"sku_id"%3A"65917365536"}&pdp_pi=-1%3B18.43%3B-1%3B-1%40salePrice%3BEUR%3Bsearch-mainSearch edit: en fait c'est juste une platine alu avec des interrupteurs plastique interchangeable... l'eau de mer je pense que ca fera rien mais tu risque d'avoir des infiltrations dans la console... Citer
NicolasP! Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 IP67 c'est résistant à l'immersion, ça risque de couter bonbon ! IP66 ça sera peut-être plus adapté ? Après qui peut le plus peut le moins c'est tentant de mettre du costaud et de plus s'en occuper... Citer
Pacman65 Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 ip 56 : https://www.nootica.fr/tableau-electrique-marinco-compact-6-voies-blanc.html Citer
thearthur Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 @dom85: IP 67 https://www.svb-marine.fr/fr/blue-sea-tableau-electrique-exterieur-etanche-4-sections.html Citer
Pacman65 Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 Le 02/03/2022 à 14:05, thearthur a dit : @dom85: IP 67 https://www.svb-marine.fr/fr/blue-sea-tableau-electrique-exterieur-etanche-4-sections.html Développer 100 euros de moins que chez nootica 😆 Citer
luc Posté(e) le 2 mars 2022 Posté(e) le 2 mars 2022 Blue Sea Systems est étanche IP67, le seul qui tienne réellement sur ma console (navigation hauturière jusqu'a force 8). Il faut bien sur s'assurer d'un montage étanche sur le tableau (lui même étanche), sinon cela ne sert à rien d'investir. Citer
dom85 Posté(e) le 2 mars 2022 Auteur Posté(e) le 2 mars 2022 Oui celui là me semble bien, en plus si tu l'as testé et approuvé, juste le prix, même à 58€ chez SBV, ça pique, mais bon si on y revient pas Le modèle chinois à 14€....j'ai déjà donné dans du chinois, il n'y a que leur peson electronique que je recommande, le reste.... Merci les gars, je prends note 😉 Citer

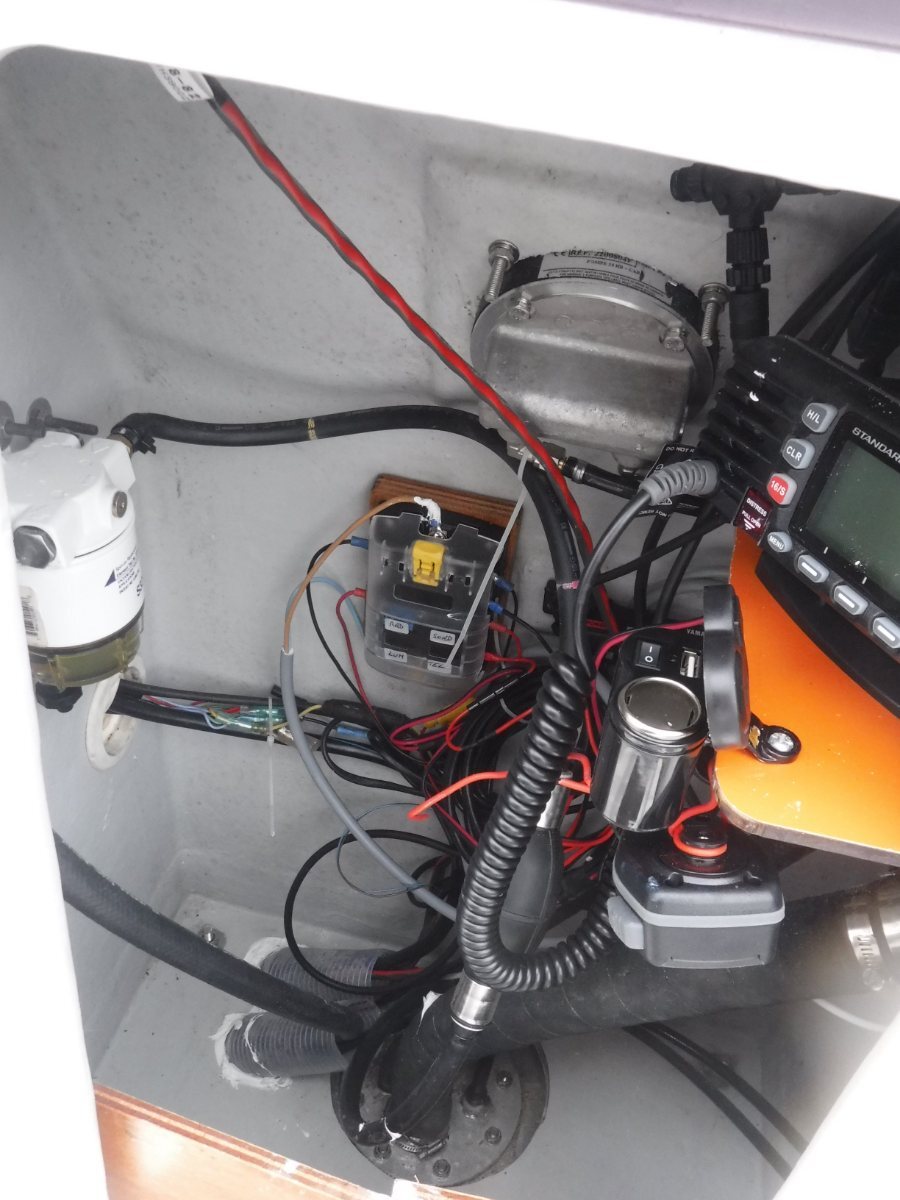

VCTERIC Posté(e) le 3 mars 2022 Posté(e) le 3 mars 2022 Moi j ai rien a l exterieur ,sauf des boutons ,le vrai tableau avec les fusibles ,il est dans ma console bien au sec !😇 Citer
Nicolaslatapy Posté(e) le 3 mars 2022 Posté(e) le 3 mars 2022 Salut dom85, Réviser, voir refaire son tableau électrique, ca vaut vraiment le coup d'y mettre un peu de sous ca t'évitera bien des soucis en pleine mer. Si je peux me permettre de te donner quelques conseils : - Utilise des cosses plates de bonnes qualités - Utilise de la gaine thermo-rétractable pour isoler au mieux les cosses et les faux-contact - Quand tu a finis un coup de graisse silicone en spray par dessus tout ca et tu est tranquille pour un bon moment. - Et si le tableau que tu choisis te proposes un joint d'étanchéité en mousse, hésites pas a faire un joint au Sika pour éviter toute infiltration entre le tableau et ton support Je viens de finir la révision de mon zod, toutes les vis resserrer, contrôle électrique, c'est tellement agréable que tout fonctionne après 2 ans utilisation 😃 Citer
mzungu Posté(e) le 3 mars 2022 Posté(e) le 3 mars 2022 Le matos blue sea system est plus cher mais en fait non vu que c'est le meilleur investissement que tu peux faire dans un tableau électrique en console. Matos américain. Zéro problème à prévoir. Il y a des modèles avec une protection par fusible ATO pour chaque contacteur. Très pratique pour trouver une panne rapidement plutôt que de vérifier les fusibles montés en ligne. Citer
VCTERIC Posté(e) le 3 mars 2022 Posté(e) le 3 mars 2022 J ai monté cela sur le mien ,depuis plus de 4 ans maintenant et aucun probleme ....J en ai meme rajouté dessus !😊 Citer
dom85 Posté(e) le 4 mars 2022 Auteur Posté(e) le 4 mars 2022 Le 03/03/2022 à 19:13, Nicolaslatapy a dit : Salut dom85, Réviser, voir refaire son tableau électrique, ca vaut vraiment le coup d'y mettre un peu de sous ca t'évitera bien des soucis en pleine mer. Si je peux me permettre de te donner quelques conseils : - Utilise des cosses plates de bonnes qualités - Utilise de la gaine thermo-rétractable pour isoler au mieux les cosses et les faux-contact - Quand tu a finis un coup de graisse silicone en spray par dessus tout ca et tu est tranquille pour un bon moment. - Et si le tableau que tu choisis te proposes un joint d'étanchéité en mousse, hésites pas a faire un joint au Sika pour éviter toute infiltration entre le tableau et ton support Je viens de finir la révision de mon zod, toutes les vis resserrer, contrôle électrique, c'est tellement agréable que tout fonctionne après 2 ans utilisation 😃 Développer Là,ce n'est pas moi qui ai fait ce montage, perso je fais comme tu dis, bonne fiche, gaine thermo et montage à la graisse cuivrée. Je me moque totalement des fusibles, je n'en veux pas car c'est encore une source à problème supplémentaire, surtout qu'en 12v avec des fils bien isolés pour sondeur et compagnie.....le court-circuit doit être très très rare. Citer

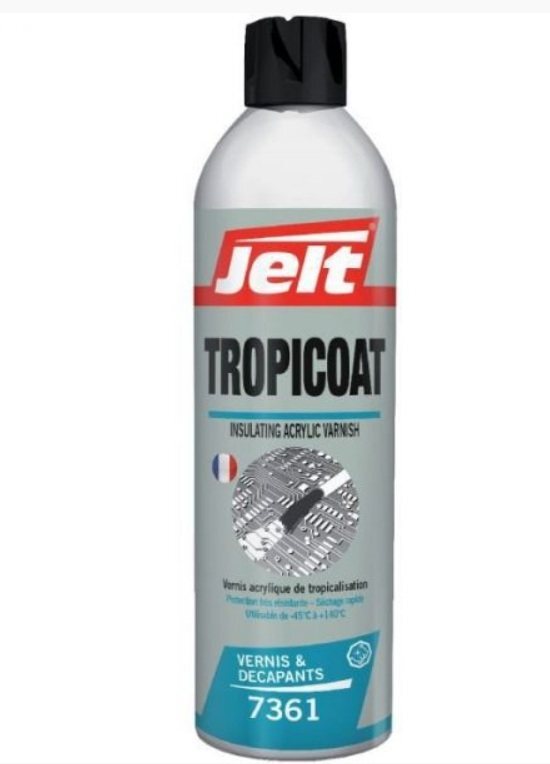

dom85 Posté(e) le 4 mars 2022 Auteur Posté(e) le 4 mars 2022 Le 04/03/2022 à 05:42, La Guigne a dit : Vernis de tropicalisation. Développer On met ça sur tout le tableau et les connexions une fois fini? Citer
Pacman65 Posté(e) le 4 mars 2022 Posté(e) le 4 mars 2022 non c'est un vernis de circuit imprimé, ça protège les pistes cuivre notament c'est fait pour ça . Pour te donner une idée c'est du vernis a ongle sans la couleur...je vois pas trop le rapport avec le sujet....sauf si tu veux recouvrir les cosses une fois connectée mais la graisse silicone me parait plus adéquate Citer
La Guigne Posté(e) le 4 mars 2022 Posté(e) le 4 mars 2022 Le 04/03/2022 à 05:47, dom85 a dit : On met ça sur tout le tableau et les connexions une fois fini? Développer Une fois ton montage fini, tu pulvérises ça partout et plus de soucis. C'est tellement efficace que j'ai fait tomber un de mes reflexes dans la flotte y'a 3 ans et après séchage aucun soucis. Et si tu veux démonter ou remettre autre chose sur ton tableau il suffit d'un peu de diluant carrosserie. Citer

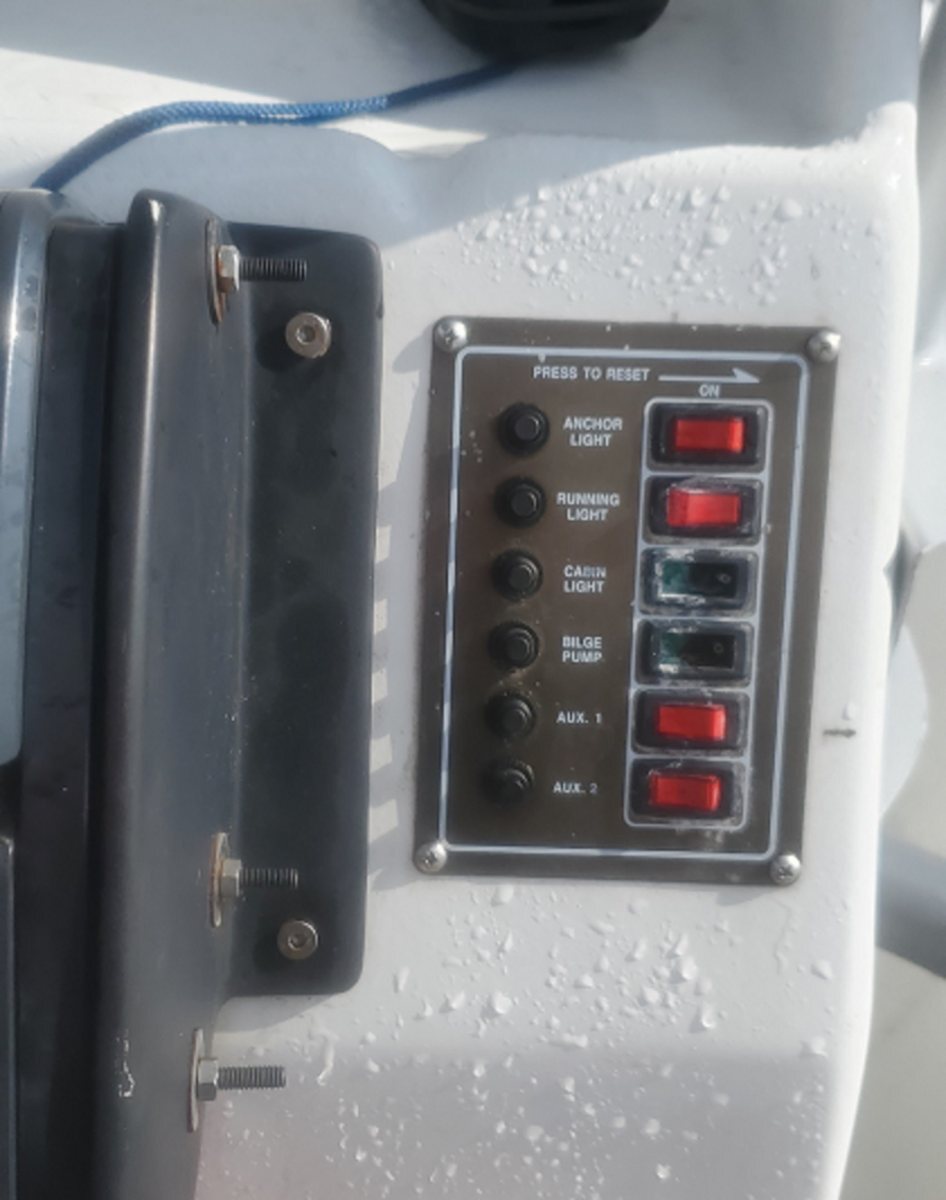

dom85 Posté(e) le 31 mars 2022 Auteur Posté(e) le 31 mars 2022 j'ai pris une photo de l'état du tableau actuel, je tiens à préciser qu'il coute 80€ chez plastimo et qu'il a environ 8 mois, donc une belle daube: Citer
sub sniper Posté(e) le 31 mars 2022 Posté(e) le 31 mars 2022 tu pourrait pas mettre des boulons plus courts avec des écrous aveugles en tête arrondie? j'aime pas trop les trucs saillants sur un bateau....et vu la poisse que tu traine... Citer
elinhan Posté(e) le 31 mars 2022 Posté(e) le 31 mars 2022 J’ai un truc qui ressemble à ça et qui n’a jamais bougé : https://distrimarine.com/tableau-electrique-vertical/912-tableau-electrique-carling-graphite-5-inters.html Celui-ci pas mal non plus mais pas donné. Après si tu ne le changes pas tout les 8 mois ça sera rentable au final : https://www.nootica.fr/accastillage/electricite/tableau-electrique/tableau-electrique-blue-sea-noir-6-voies.html?referer=gshopping&utm_term=141654&utm_content=non&gclid=CjwKCAjwopWSBhB6EiwAjxmqDT57lsBrmeXPVUoIlLnmtbubhcF7ZY6ZpoUwp0A5tYTrJx9sc7VnghoC4VgQAvD_BwE Citer
dom85 Posté(e) le 31 mars 2022 Auteur Posté(e) le 31 mars 2022 Le 31/03/2022 à 08:27, sub sniper a dit : tu pourrait pas mettre des boulons plus courts avec des écrous aveugles en tête arrondie? j'aime pas trop les trucs saillants sur un bateau....et vu la poisse que tu traine... Développer Je me doutais bien que quelqu'un ferait la remarque, non aucun risque de s'accrocher, c'est près du bord du bateau où personne ne peut passer Le 31/03/2022 à 11:21, elinhan a dit : J’ai un truc qui ressemble à ça et qui n’a jamais bougé : https://distrimarine.com/tableau-electrique-vertical/912-tableau-electrique-carling-graphite-5-inters.html Celui-ci pas mal non plus mais pas donné. Après si tu ne le changes pas tout les 8 mois ça sera rentable au final : https://www.nootica.fr/accastillage/electricite/tableau-electrique/tableau-electrique-blue-sea-noir-6-voies.html?referer=gshopping&utm_term=141654&utm_content=non&gclid=CjwKCAjwopWSBhB6EiwAjxmqDT57lsBrmeXPVUoIlLnmtbubhcF7ZY6ZpoUwp0A5tYTrJx9sc7VnghoC4VgQAvD_BwE Développer Le premier modèle, on le trouve sur amazone pour 57€ livré en IP66, faut juste que je vérifie la dimension Citer
dom85 Posté(e) le 1 avril 2022 Auteur Posté(e) le 1 avril 2022 Le 31/03/2022 à 17:05, VCTERIC a dit : Le truc de Luc a l air pas mal ! Développer Oui mais c'est plus de 200€ le tarif. IP67 c'est étanche sous l'eau(juste en surface) et IP66 c'est étanche à un jet d'eau sous pression, doit pas y avoir grande différence Citer
sub sniper Posté(e) le 1 avril 2022 Posté(e) le 1 avril 2022 Le 31/03/2022 à 13:38, dom85 a dit : non aucun risque de s'accrocher, c'est près du bord du bateau où personne ne peut passer Développer ok , et niveau esthétique je suppose qu'on en parle même pas ☺️ Citer
dom85 Posté(e) le 1 avril 2022 Auteur Posté(e) le 1 avril 2022 Pour le voir faut se pencher de l'autre coté de la poignée, celle-ci est vraiment à droite, la console est bien large et exportée à droite du bateau contre le bord babord, donc lorsque tu pilotes, tu es pile au centre du bateau et tu ne peux voir les vis pis je m'en fiche totalement 😁 Citer
sub sniper Posté(e) le 1 avril 2022 Posté(e) le 1 avril 2022 Le 01/04/2022 à 08:12, dom85 a dit : celle-ci est vraiment à droite, Développer Ah ok , alors si c’est vraiment à droite comme Marine, t’as raison, on s’en fou 😛 Citer
luc Posté(e) le 1 avril 2022 Posté(e) le 1 avril 2022 Le 01/04/2022 à 03:47, dom85 a dit : Oui mais c'est plus de 200€ le tarif. IP67 c'est étanche sous l'eau(juste en surface) et IP66 c'est étanche à un jet d'eau sous pression, doit pas y avoir grande différence Développer Seul les IP 67 (1mêtre/30mn) pourront être efficace sur un open, le reste n'est viable qu'en intérieur même en IP66. Les pro qui montent autre chose que de l'IP 67 sur des open sont des encu.... ne cherchant que le profit. Chacun est libre de choisir 😎 tout comme tu peux prendre une montre étanche à 50m ... Citer
thearthur Posté(e) le 1 avril 2022 Posté(e) le 1 avril 2022 Le 01/04/2022 à 03:47, dom85 a dit : Oui mais c'est plus de 200€ le tarif. IP67 c'est étanche sous l'eau(juste en surface) et IP66 c'est étanche à un jet d'eau sous pression, doit pas y avoir grande différence Développer 92 euros : https://www.svb-marine.fr/fr/blue-sea-tableau-electrique-exterieur-etanche-6-sections.html Citer
VCTERIC Posté(e) le 1 avril 2022 Posté(e) le 1 avril 2022 Tu disais que ton bateau roulait pas mal ,mais je me demande si ce n est pas parce que tu as beaucoup de poids sur la proue ? 🤔 Oui c est chére mais outre mer on voit vraiment que tout soufre enormement ! Citer
dom85 Posté(e) le 2 avril 2022 Auteur Posté(e) le 2 avril 2022 Le 01/04/2022 à 18:46, VCTERIC a dit : Tu disais que ton bateau roulait pas mal ,mais je me demande si ce n est pas parce que tu as beaucoup de poids sur la proue ? 🤔 Développer Tout a fait , par ce qu'on a pas respecter les plans de l'architecte avec le reservoir d'essence qui est trop vers l'avant et trop haut sur le pont au lieu d'être dessous Je pense faire rectifier ça, ça fera 150kg de reculés et de descendus Citer
VCTERIC Posté(e) le 2 avril 2022 Posté(e) le 2 avril 2022 Ah oui ,150 kg je pense que tu verras la différence ! Citer
christ Posté(e) le 6 avril 2022 Posté(e) le 6 avril 2022 J'ai le même que celui de Luc depuis 7 ans et le bateau prend régulièrement l'eau, il n'a pas bougé. Citer
dom85 Posté(e) le 24 août 2022 Auteur Posté(e) le 24 août 2022 Pour finaliser mon tableau, j'ai pris ce modèle sur Amazone à 30€ livré: https://www.amazon.fr/gp/product/B08CHHCWL4/ref=ox_sc_act_title_1?smid=A387UWL7ZM61X7&psc=1 Le tableau reçu est en IP66 et les boutons sont en IP68, donc, théoriquement de bon aloi. Cela à l'air sérieux et pas du chinois de bas étages, même le bout des fils est étamé. L'aluminium est bien épais et le tableau est assez lourd, bref il donne confiance Citer
dom85 Posté(e) le 16 décembre 2022 Auteur Posté(e) le 16 décembre 2022 Le 24/08/2022 à 13:56, dom85 a dit : Pour finaliser mon tableau, j'ai pris ce modèle sur Amazone à 30€ livré: https://www.amazon.fr/gp/product/B08CHHCWL4/ref=ox_sc_act_title_1?smid=A387UWL7ZM61X7&psc=1 Le tableau reçu est en IP66 et les boutons sont en IP68, donc, théoriquement de bon aloi. Cela à l'air sérieux et pas du chinois de bas étages, même le bout des fils est étamé. L'aluminium est bien épais et le tableau est assez lourd, bref il donne confiance Développer Tableau monté, je vous tiendrai au courant en cas de soucis Citer
sub sniper Posté(e) le 16 décembre 2022 Posté(e) le 16 décembre 2022 Le 16/12/2022 à 13:12, dom85 a dit : Tableau monté, je vous tiendrai au courant Développer 😄excellente ! Citer
