Fixation de la tête et de la crosse au tube : vis ou axe ?

[juicytarget]

Bonjour, tout est dans le titre.



Etant en train de me monter le flingue de mes rèves, deux choix s'offrent a moi : assurer la fixation des éléments a l'aide d'un axe (traversant, latéral) ou de vis (sur le dessous).

J'ai vu les deux systèmes sur différents fusils et ne possédant pas de perceuse a colonne je serais bien arrangé que les vis soient le plus conseillées.

Peut être y a t'il d'autres systèmes conseillés ? J'écoute toute proposition.



Merci a vous, et a bientot pour des CR avec du gros vu comme la saison commence 😎

[ty mous]

il y a 10 minutes, juicytarget a dit :

Bonjour, tout est dans le titre.



Etant en train de me monter le flingue de mes rèves, deux choix s'offrent a moi : assurer la fixation des éléments a l'aide d'un axe (traversant, latéral) ou de vis (sur le dessous).

J'ai vu les deux systèmes sur différents fusils et ne possédant pas de perceuse a colonne je serais bien arrangé que les vis soient le plus conseillées.

Peut être y a t'il d'autres systèmes conseillés ? J'écoute toute proposition.



Merci a vous, et a bientot pour des CR avec du gros vu comme la saison commence 😎

C'est sur qu'elle type de matière que tu fait ce montage ? Tube Alu ou carbone et sur qu'elle crosse ? perso je préfère les vis inox sur le carbone et si tu a un tube Alu

si tu met une vis ,utilise une vis en inox tête d'homme ( demi ronde) si c'est un axe traversant, idem un petit rond D4 en inox 304 ou 316 TI ;Bien sûr il faut que tu bouche les extrémités de ce tube.

[juicytarget]

Ce sera un montage de crosse ermes sur tube carbone. La tête est pleine au niveau de la ou elle sera percée, et la poignée est super renforcée aussi avec un gros ajout de matière au même endroit (presque pleine).



J'ai juste peur que les vis n'offrent pas une surface d'appui suffisante.. Je pourrais en mettre 2 peut être.

[dom85]

Si ton tube carbone est suffisamment costaud, va pour une simple vis à tête demi ronde comme te le dit Ty mouss, mais si la poignée ou la tête ont un peu de jeu, il faut un axe traversant, sinon le carbone va s'etioler. Il y a les axes en plastique(imersion) comme des goupilles que l'on met en forçant un peu, qui évitent l'oxydation alu/inox

Perso, je mets de la résine epoxy pour supprimer le jeu, et si tu veux que ça reste démontable, tu enduits ta tete et poignée d'huile siliconée avant de glisser dans le tube, plus une vis quand c'est sec. L'avantage de la vis c'est que l'on peux recommencer en se déplaçant un peu si c'est pas en ligne, avec un axe c'est foutu

[jipeeme13]

Il y a 16 heures, juicytarget a dit :

Ce sera un montage de crosse ermes sur tube carbone. La tête est pleine au niveau de la ou elle sera percée, et la poignée est super renforcée aussi avec un gros ajout de matière au même endroit (presque pleine).



J'ai juste peur que les vis n'offrent pas une surface d'appui suffisante.. Je pourrais en mettre 2 peut être.

Je fixe tout avec des vis. Surtout avec du carbone, aucun souci d'electrolyse. On est sur de ne pas se planter et si on se plante malgré tout, on reperce à coté. Si on réfléchit bien, il n'y a pas de gros efforts sur les têtes et les poignées. C'est surtout le tube qui encaisse les tensions. C'est pourquoi avec du carbone, je préfère cercler les 2 extrémités avec un petit tube plastique ou un fil enduit d'époxy pour éviter que ça ne fende. Mais la fixation des poignées et des têtes n'a pas besoin d'être une fixation lourde. Aucun risque d'arrachement puisque l'effort se fait dans l'autre sens. PS : Où as tu trouvé ta Poignée Ermes?



[juicytarget]

Ok merci pour les conseils. J'ai fait les tolérances avec du scotch Téflonné et ça rentre vraiment au poil prêt. Je pense opter pour une vis par élément. En plus, c'est vrai que le c'est le tube qui encaissera tout, et c'est un soriatec 26/31 donc autant dire que niveau rigidité ça envoie !!

La poignée ermes... J'en parlerais bientôt ! On parlant de je ne sais plus quoi avec Mario, j'ai vu qu'il avait des poignées sur le nouveau catalogue, pas sorties certes mais il en avait quelques unes d'avance 😉

Elles sont chères mais extrêmement bien pensées et étudiées sur tous les aspects, avec le mécanisme double roll, une vraie poignée haut de gamme.

MP moi si tu veux quelques photo elle est magnifique !

[cyrus]

salut,

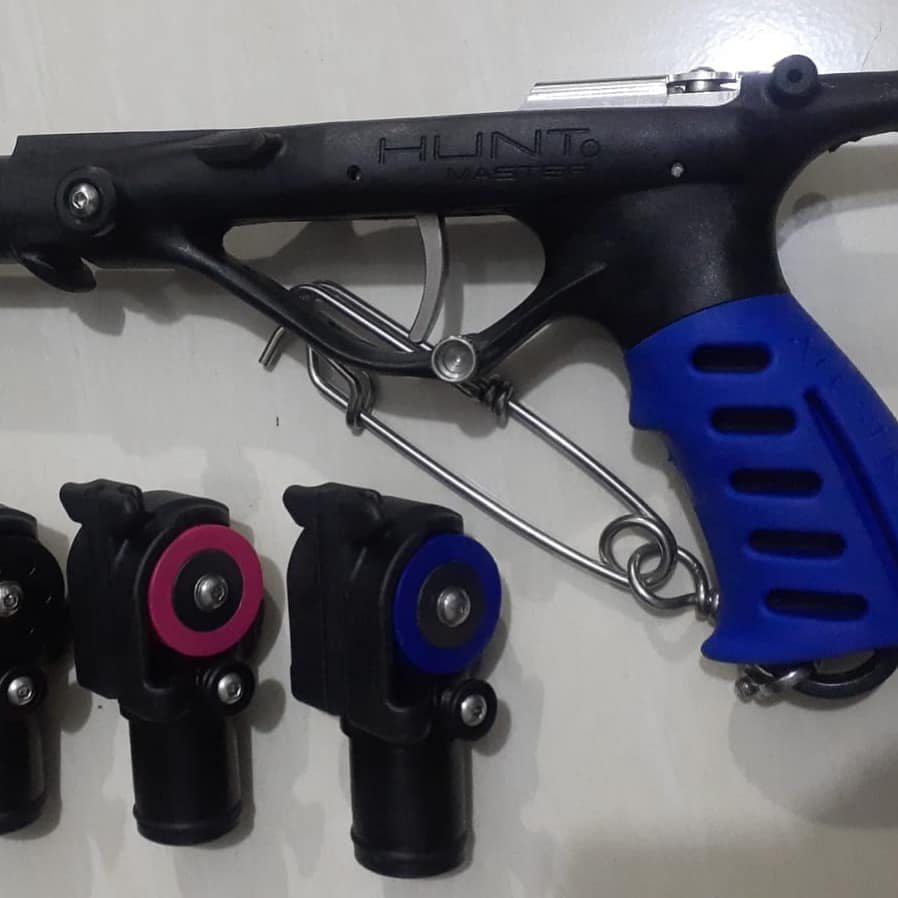

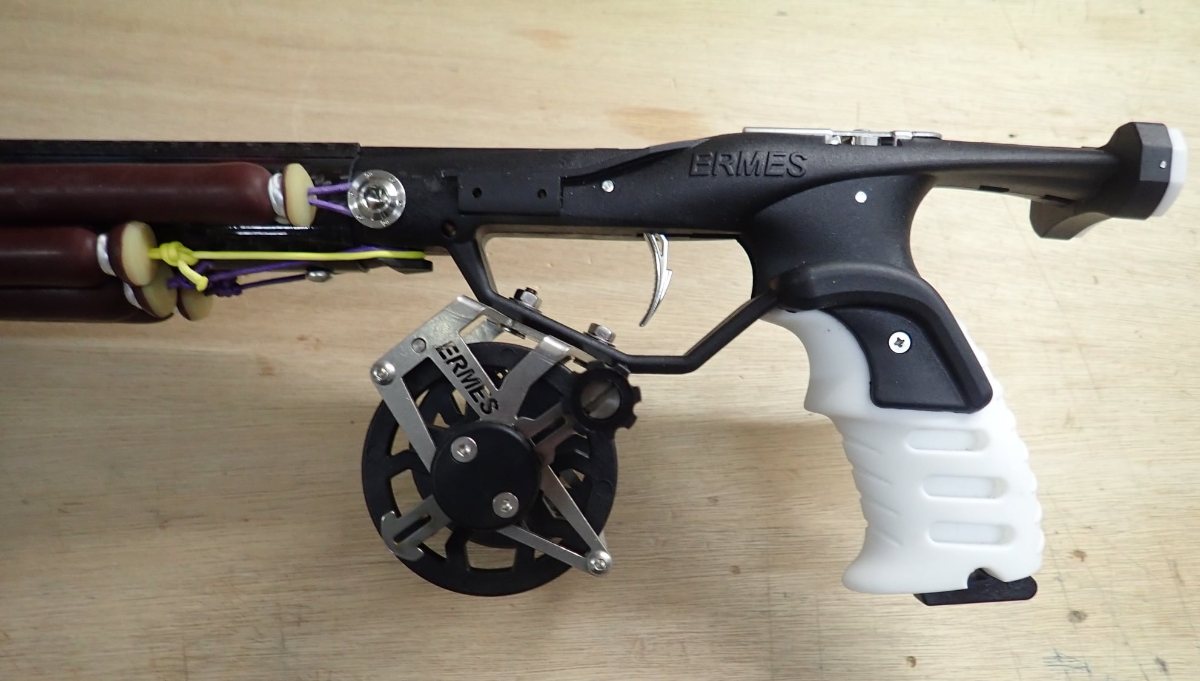

voici une photo de la ermes et de la hunt,deux très belles et bonnes poignées

les photos de ces poignées se trouvent sur Face de plouk

[jipeeme13]

Il y a 3 heures, cyrus a dit :

salut,

voici une photo de la ermes et de la hunt,deux très belles et bonnes poignées

les photos de ces poignées se trouvent sur Face de plouk

La poignée Hunt ( et les têtes aussi) sont de la marque MVD avec le signe HUNT apposé. La poignée Ermes est elle totalement originale/

[sebbucciu]

Le 04/06/2022 à 20:11, cyrus a dit :

salut,

voici une photo de la ermes et de la hunt,deux très belles et bonnes poignées

les photos de ces poignées se trouvent sur Face de plouk

Bonjour je vois que tu met nos fusils en photo je suis revendeur ermes je travaille en étroite collaboration avec eux la photo est un fusil memento mori sub et effectivement en France nous avons été les premiers a commercialiser ces crosses qui équipe tout nos fusils, merci d'ailleurs de reconnaître la haute qualité de nos produits amicalement.

[Jäger]

Le 30/11/2023 à 00:17, sebbucciu a dit :

Bonjour je vois que tu met nos fusils en photo je suis revendeur ermes je travaille en étroite collaboration avec eux la photo est un fusil memento mori sub et effectivement en France nous avons été les premiers a commercialiser ces crosses qui équipe tout nos fusils, merci d'ailleurs de reconnaître la haute qualité de nos produits amicalement.

Je ne connais pas memento mori sub mais le fusil Ermes en photo c’est le mien. Il a été assemblé avec des pièces que j’ai acheté directement chez Ermes….

[sub sniper]

Il y a 6 heures, Jäger a dit :

le fusil Ermes en photo c’est le mien.

t'en es content de ce flingue ?

[Jäger]

Il y a 2 heures, sub sniper a dit :

t'en es content de ce flingue ?

au début il été assemblé en invert roller. Une  merde malgré tous mes efforts.. J’ai changé le set up de sandow plusieurs fois avec des diamètres de prétentions différents des fleche de différents diamètres, j’ai modifié le stopper à plusieurs reprises et toujours le même constat des tirs extrêmement bas.

J’ai finit par tout virer pour monter une tête ermes classique double sandow avec une fleche de 7mm double 14,5mm et là le fusil et super et je prends beaucoup de plaisir à chasser avec !

[sub sniper]

il y a 4 minutes, Jäger a dit :

J’ai finit par tout virer pour monter une tête ermes classique double sandow

j'ai pas chassé avec mais je l'ai pris en main en version double roller, j'ai pas été convaincu du truc, sans même l'essayer,ce jour là,son propriétaire n'a pas fais un seul poisson alors que moi et notre guide commun avons fait une bonne trentaine de kg ( voir chasse en Thailande )

javais bien imaginé ce que tu décris, un bon flingue en simple ou double sandow et nettement moins bon en version roller...

[Jäger]

il y a 17 minutes, sub sniper a dit :

j'ai pas chassé avec mais je l'ai pris en main en version double roller, j'ai pas été convaincu du truc, sans même l'essayer,ce jour là,son propriétaire n'a pas fais un seul poisson alors que moi et notre guide commun avons fait une bonne trentaine de kg ( voir chasse en Thailande )

javais bien imaginé ce que tu décris, un bon flingue en simple ou double sandow et nettement moins bon en version roller...

Tout essayé et je suis revenu à du basique. Pour la pêche en métropole des fleche de 6,25 / 6,5mm sur des tubes ronds classique et des sandow de 14,5mm en adaptant la longueur  du fusil à la chasse.

Pour les plus grosses config en invert roller avec des fleches de 8mm à 9mm j’utilise des bois fait par de bons artisans.
